英制铰接体

名称:英制铰接体

详细信息
英制铰接体的详细介绍:

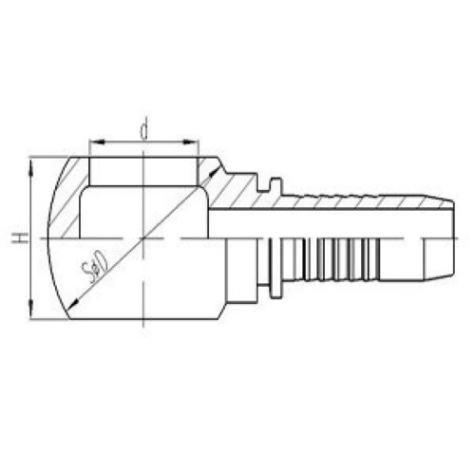

代 号

螺纹 E

胶 管 HOSE BORE

尺寸 DIMENSIONS

PART NO.

THREAD E

公称内径 DN

标号 DASH

d

SφD

H

72011-04-04

G1/4"X19

6

04

13.3

24

15

72011-06-05

G3/8"X19

8

05

16.7

29

20

72011-06-06

G3/8"X19

10

06

16.7

29

20

72011-08-06

G1/2"X14

10

06

21

38

25

72011-08-08

G1/2"X14

12

08

21

38

25

72011-10-10

G5/8"X14

16

10

23

40

27

72011-12-12

G3/4"X14

20

12

26.5

48

31

72011-16-16

G1"X11

25

16

33.3

60

42

注: 1. 表中代号用于编织软管; 2. 如需用于缠绕软管代号改为72012-xx-xx;
Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 72012-xx-xx;
