美制管接头
美制内螺纹平面密封管接头

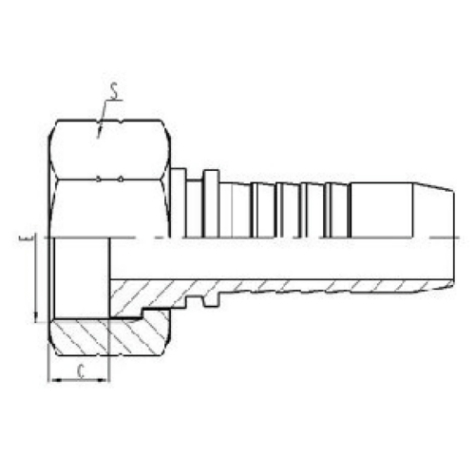

名称:美制内螺纹平面密封管接头

详细信息

名称:美制内螺纹平面密封管接头
结构:如需用于缠绕软管,产品代号中第六位数字须由1改为2。如:A20211-14-04改为A20212-14-04;
材质:碳钢、不锈钢或黄铜等;
表面处理:镀彩锌、镀环保锌、镀黑锌、镀镍、发黑等;
尺寸:从1/8"至3";
应用:美制内螺纹平面密封管接头广泛应用于液压流体传动领域。如:机械、油田、矿山、建筑、运输、食品及医药等;


代 号

螺纹 E

胶 管 HOSE BORE

尺寸 DIMENSIO NS

PART NO.

THREAD E

公称内径 DN

标号 DASH

C

S

24211-06-04T

11/16"X16

6

04

10

22

24211-08-06T

13/16"X16

10

06

11

27

24211-12-08T

1.3/16"X12

12

08

15

36

24211-12-06T

1.3/16"X12

10

06

15

36

24211-16-12T

1.7/16"X12

20

12

14.8

41

24211-16-16T

1.7/16"X12

25

16

14.8

41

24211-24-24T

2"X12

38

24

14.8

60

注: 1. 表中代号用于编织软管; 2. 如需用于缠绕软管代号改为24212 -xx-xxT;
Note: 1.For use with braided hoses. 2. If use with spiral hoses, hose fitting series number is 24212 -xx-xxT;

×
