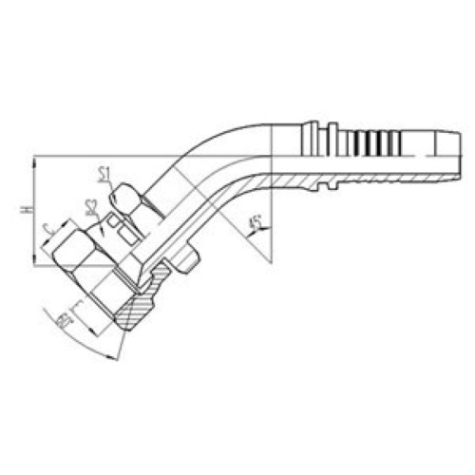

代 号 |
螺纹 E |
胶 管 HOSE BORE |
尺寸 DIMENSIONS |
|||||
|
PART NO. |
THREAD E |
公称内径 DN |
标号 DASH |
A |
C |
H |
S1 |
S2 |
|
28641-14-04 |
M14X1.5 |
6 |
04 |
43.4 |
10.5 |
21.3 |
19 |
19 |
|
28641-16-05 |
M16X1.5 |
8 |
05 |
47.6 |
10 |
24.3 |
22 |
22 |
|
28641-18-06 |
M18X1.5 |
10 |
06 |
49.2 |
11.5 |
24.9 |
24 |
24 |
|
28641-22-08 |
M22X1.5 |
12 |
08 |
62.1 |
14 |
27.2 |
27 |
27 |
|
28641-24-10 |
M24X1.5 |
16 |
10 |
74.7 |
15 |
29.9 |
32 |
32 |
|
28641-30-12 |
M30X1.5 |
20 |
12 |
80.9 |
18.3 |
33.5 |
36 |
36 |
|
28641-33-16 |
M33X1.5 |
25 |
16 |
89.9 |
21.3 |
35.7 |
41 |
41 |
|
28641-36-20 |
M36X1.5 |
32 |
20 |
104.1 |
20 |
41.9 |
46 |
46 |
|
28641-42-24 |
M42X1.5 |
38 |
24 |
116.2 |
18.8 |
45.5 |
50 |
55 |
Note:1.For use with braided hoses. 2.If use with spiral hoses, hose fitting seried number is 28642-XX-XX
