测压软管

名称:测压软管

详细信息


测压软管的详细介绍:

每一种产品的生产之所以能够得到很好的发展与应用,并且逐渐获得用户的认可,便可以说明其产品自身具有多种优秀特性,可以满足用户的需求,对于测压软管产品的应用也是如此。
测压软管公称通劲为3mm,较大工作压力64mpa,用于液压系统中,测试液压系统中各点压力和作为传导流体介质的管道,测压软管接头总成与测压点接头配套使用,具有结构先进,密封可靠,扣压牢靠,体积小,重量轻,使用简便等特点,其连接形式有鉸接式,快换式,锥面密封式等形式,本厂也可提供用户需要的其它连接形式。

()简介
  HF系列微型高压软管接头总成(测压软管、测压装置)公称通径为3mm,最大工作压力63MPa,用于液压系统中,测试液压系统中各点压力和作为传导流体介质的管道,该软管接头总成与测压点接头配套使用,具有结构优良,密封可靠、扣压牢靠,体积小,重量轻,使用简便等特点,其连接形式有铰接式,快换式,锥面密封式等形式,本厂也可提供用户需要的其它连接形式。
(二)技术参数 TECHNICAL DATA

公称通径Normal diameter d

3.0mm

2.0mm

4.0mm

软管通径Hose inside diameter d1

2.9mm

2.0mm

4.0mm

软管外径Hose outer diameter d

6.0mm

5.0mm

8.0mm

最大动态压力 Max.dynamic pressure Pd

40MPa(400bar)

47MPa(470bar)

35MPa(350bar)

最大静态压力 Max.quiesent pressure Ps

63MPa(630bar)

63MPa(630bar)

60MPa(600bar)

最小爆破压力Min.burst pressure Pe

160MPa(1600bar)

190MPa(1900bar)

150MPa(1500bar)

最小弯曲半径Min.bending radius Rmtn

30mm

20mm

40mm

重量Weight

25g/m

18g/m

47g/m

管子材料material

聚铣胺(PA)

增强编织层knitting

凯夫拉子、芳纶纤维

工作压力/工作温度PN/Temperature range

-40+50100%;>8086%;>10077%;>12060%

适用温度Temperature range

-40+120

寿命 Life according

DIN 20024

安全系数 Safty coefficient

静载荷时为2.5(static);动载荷时为4(Dynamic)

化学性能Acid-resistant

耐酸性溶剂

环境适用性Surrounding suitability

耐臭氧和紫外线无吸湿性

适用介质Medium

矿物油、水一乙二醇,酒精,汽油,乳化液,磷酸脂(需要特殊订货)

()压力降曲线  在1米长,35cst粘度的矿物油的条件下测试

(四)型号举例(四)型号举例
1、微型高压软管两端可任意选定接头的连接形式。
2、用户欲订购一端是快换式接头,其接头螺纹为M16,另一端是直接接压力表,其接口螺纹为M14×1.5,通径为3mm,软管长度为1.5m的软管总成,订货型号是:HFH2-P1-3-P-1.5



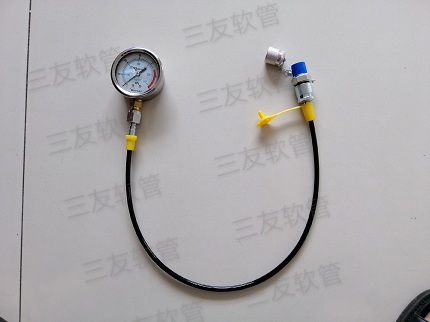

(五)软管总成示例图Example of hose asembly

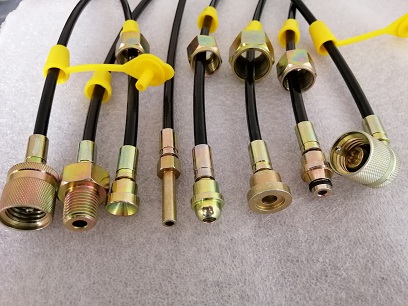

(六)接头连接尺寸 Construction size
1、快换式 Quick fitting:HFH*

H*

M2

d

L

S

备注remark

H1

M12×1.25

ф3.3

22

17



H2

M16

ф3.3

22

19



H3

M14×1.5

ф3.3

22

17



H4

M16×1.5

ф3.3

22

19



H43

-

ф3.3

19

-



2、直接接压力表 Direct to pressure gauge:HFP*

P*

M/d

I

L

S

备注remark

P1

M14×1.5

10

34

17



P2

M20×1.5

14

40

24



P3

G1/4''-19

10

34

17



P4

M30×1.5

20

48

36



P5

G1/2''-14

14

40

24



P6

M10×1

8

30

14



P11

1/8''-27NPT

13

30

14



P12

1/4''-18NPT

16

33

17



P13

3/8''-18NPT

16

35

22



P14

1/2''-14NPT

25

45

27



3、外固定螺纹式:Thread:HFG*

G*

M

I

L

S

备注remark

G1

M12×1.25

6

30

17



G2

M14×1.5

8

32

17



G3

M16×1.5

8

32

19



G6

M10×1

8

32

14



G7

M14×1

10

34

17



G8

M16×1

10

34

19



G21

7/16''-20UNF

10

34

14



G22

1/2''20UNF

12

36

17



G23

9/16''-18UNF

12

36

19





4、外螺纹式 HFE *

E*

M

I

L

S

备注

E1

M14×1.5

12

34

19



E2

G1/4

12

34

19



E3

M12×1.5

12

35

17



E4

M10×1

8

30

17



E5

G1/8

8

30

17



5、外锥螺纹式 HFT*

T*

d

I

L

S

备注

T11

1/8-27NPTF

11

33

13



T12

1/4-18NPTF

16

37

16



T13

3/8-18NPTF

16

37

19



6、内螺纹内锥面式 Inside screw thread:HFC *

C*

M

I

L

S

备注
remark

C1

M10×1

7

31

15



C2

M12×1.25

8

31

17



C3

M14×1.5

8

31

17



C4

M16×1.5

10

33

19



C5

M12×1

10

33

19



C6

M14×1

12

35

22



C21

7/16-20UNF

10

33

15



C22

1/2-20UNF

10

33

17



C23

9/16-18UNF

12

35

19





7、铰接式 Adjustadle fittingHF J*

J*

M

H

B

d

L

S

组合垫圈

备注

J1

M10×1

20

8

10.2

35

15

10



J2

M14×1.5

25

10

14.2

39

19

14



J3

G1/8

20

8

10.2

35

15

10



J4

G1/4

25

10

14.2

39

19

14



J5

M8×1

20

8

8.2

33

14

8



J6

M12×1.5

25

12

12.2

35

17

12



8O型圆密封式 HFF*

F*

M

I

L

S

备注
remark

F1

M8×1

8

35

14



F2

M10×1

8

35

14



F3

M10×1.25

8

35

14



F4

M14×1.5

9.5

37

19



F21

7/16-20UNF

10

37

17



F22

1/2-20UNF

10

37

17



F23

9/16-18UNF

11

39

19



F24

3/4-16UNF

11

40

24



9、内螺纹60度外锥接头 HFZ*

Z*

d

L

S

备注
remark

Z1

G1/8

26

14



Z2

G1/4

30

17



Z3

M10×1

26

14



Z4

M14×1.5

30

17



10、锥面密封式 Cone seal fitting. HF O*

O*

M/NPT/d1

I

d

L

S

密封圈

备注

01

M10×1

8

-

54

17

10



02

M14×1.5

12

-

58

19

14



03

M12×1.5

12

-

58

17

-



011

1/8-27NPT

12

-

58

17

-



012

1/4-18NPT

14

-

60

19

-



031

M12×1.5



6

33

14





032

M14×1.5



6

35

17





033

M14×1.5



8

35

17





034

M16×1.5



8

35

19





035

M16×1.5



10

35

19





036

M18×1.5



10

38

22





11、卡套式 HFK*

K*

M/NPT/d1

I

L

S

密封圈

备注
remark

K1

M10×1

8

51

17

10



K2

M14×1.5

12

55

19

14



K3

M12×1.5

12

55

17

12



K11

1/8-27NPT

12

60

19

-



K12

1/4-18NPT

16

60

17

-



K16

R1/9-28

12

55

16

-



K17

R1/4-19

16

60

18

-



12、圆柱硬管式 HFB*

B*

d

L

S

I

备注
remar

B1

4

45

8

22



B2

6

45

8

22



B3

8

45

10

22



B4

10

48

14

25



13、速换式Snap-check fitting:HFS*

S*

M

I

L

S

备注
remark

S1

M14×1.5

12

104

19



S2

M20×1.5

14

106

24



S3

G1/4-29

12

104

19








×
